L'application des modèles de substitution face aux coûts de simulation élevés

Dans la conception technique complexe, comme celle des profils d'aile supercritiques,la simulation haute fidélité(CFD, analyse par éléments finis) nécessite souvent de plusieurs dizaines de minutes à plusieurs heures pour une seule évaluation. Si l'on intègre directement ce type de simulation dans la boucle d'évolution, chaque génération de population doit être évaluée individuellement : le budget de calcul est rapidement épuisé en quelques dizaines de générations, et l'espace de recherche explorable s'en trouve réduit d'autant.

Le modèle de substitution(surrogate model, également appelé modèle approché ou méta-modèle) remplace en tout ou partie la simulation haute fidélité par un calcul approché peu coûteux : il apprend la correspondance entrée-sortie à partir d'échantillons de simulation existants et prédit rapidement les performances des solutions candidates dans l'optimisation évolutionnaire multi-objectif, ce qui permet de lever le goulot d'étranglement lié au coût élevé des simulations de haute précision.

Pourquoi il est impossible d'intégrer directement la simulation haute fidélité dans la boucle d'évolution

Origine du goulot d'étranglement: pour des problèmes tels que les profils d'aile supercritiques ou la résistance structurelle, une seule simulation CFD / éléments finis est longue, tandis que l'algorithme évolutionnaire doit évaluer toute la population à chaque génération ; le nombre d'évaluations et le budget de calcul sont donc consommés de manière quasi linéaire.
Conséquence directe: le budget est épuisé en quelques générations seulement ; la taille de la population et le nombre d'itérations se trouvent contraints à la baisse, le front multi-objectif est difficile à explorer pleinement, et le véritable espace de conception reste verrouillé par l'impossibilité d'évaluer.

Principe fondamental du modèle de substitution

À partir de donnéesexistantes, telles que des profils d'aile de base et des échantillons perturbés, on entraîne une correspondance « solution candidate → valeurs des objectifs et respect des contraintes », qui devient unévaluateur approché peu coûteux. Dans la boucle d'évolution, les solutions candidates sont d'abord notées par lots par le modèle de substitution ; seules les quelques candidates les mieux classées, ou celles dont l'incertitude est élevée, sont soumises à la vérification par simulation haute fidélité.

Les quatre étapes du chemin d'accélération

Entraînement hors ligne: entraîner le modèle de substitution à partir des échantillons initiaux afin d'établir une première correspondance entrée-sortie.
Prédiction par lots en ligne: à chaque génération, prédire simultanément plusieurs valeurs d'objectifs pour toutes les candidates, en remplacement de la simulation haute fidélité point par point.
Sélection de points assistée par modèle: combiner les valeurs prédites et l'incertitude pour sélectionner les candidates à fort potentiel ou à forte information.
Rétro-alimentation et correction: réinjecter un petit nombre de résultats haute fidélité dans la base d'échantillons et mettre à jour le modèle de substitution de façon incrémentale, afin que les prédictions suivantes restent proches de la vraie surface de réponse.

Compromis entre précision et coût

Plus le modèle de substitution est complexe (de la simple régression au processus gaussien ou au réseau profond), plus il est généralement précis, mais son coût d'entraînement et d'inférence augmente également. La contrainte essentielle est quele modèle de substitution doit être nettement plus rapide que la simulation haute fidélité, sinon il devient un nouveau goulot d'étranglement ; sa précision doit également être suffisante pour soutenir la pression de sélection, faute de quoi l'évolution serait orientée dans la mauvaise direction.

Limites et risques

Le modèle de substitution n'est fiable qu'à proximité de la distribution d'entraînement. Lorsque la recherche pousse les candidates hors de cette distribution, les prédictions peuvent fournir des valeurs d'apparence plausible mais fortement erronées, ce qui induit la recherche en erreur. Les pratiques recommandées sont les suivantes : fournir une estimation de l'incertitude, définir un filtrage par seuil de confiance, imposer une validation haute fidélité aux candidates hors domaine, et vérifier périodiquement la qualité du modèle à l'aide de statistiques d'erreur réelles.

Idée fausse courante

Le modèle de substitution n'est pas une « simulation plus précise », mais une « approximation moins coûteuse ». Sa valeur réside dans la concentration du budget haute fidélité, ressource rare, sur les candidates les plus critiques et les plus incertaines, et non dans la suppression de l'étape de vérification.

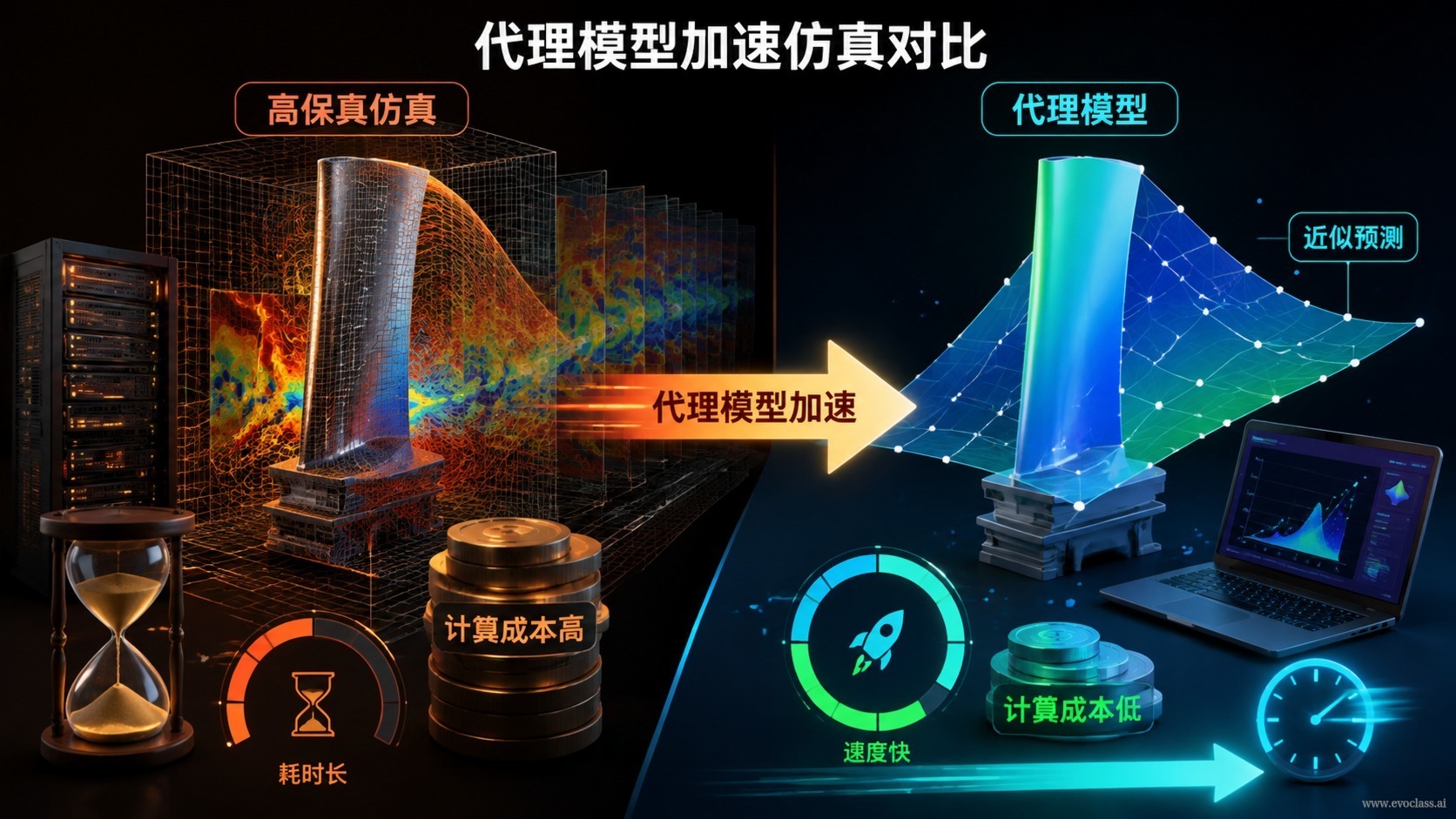

Comparaison de l'accélération des simulations par modèle de substitution

Ce schéma compare le processus d'évaluation de la simulation haute fidélité et du modèle de substitution dans l'optimisation évolutionnaire : le premier est coûteux point par point et ne peut soutenir la recherche sur de grandes populations pendant plusieurs générations ; le second apprend, à partir d'échantillons existants, la correspondance entre solutions candidates et valeurs d'objectifs, puis prédit rapidement par lots. Seules les candidates les mieux classées ou les plus incertaines sont soumises à la vérification haute fidélité, et les résultats sont réinjectés pour mettre à jour le modèle, concentrant ainsi le budget de simulation, ressource rare, sur les candidates clés.

Question 1

Quel est le changement le plus fondamental apporté par l'introduction d'un modèle de substitution dans la boucle d'optimisation évolutionnaire ?

Remplacer « lancer une simulation haute fidélité pour chaque candidate » par « filtrage approché par lots via le modèle de substitution + un petit nombre de vérifications haute fidélité »

Remplacer le modèle de substitution par la simulation haute fidélité afin d'améliorer la précision

Supprimer la simulation haute fidélité et adopter directement les sorties du modèle de substitution comme solution finale

Réduire la taille de la population à un chiffre pour économiser le budget de calcul

Question 2

Dans les problèmes à simulation coûteuse, pourquoi est-il souvent irréaliste de faire évaluer la population candidate par candidate par la simulation haute fidélité ?

La simulation haute fidélité ne fournit que les valeurs des contraintes, pas celles des objectifs

La simulation haute fidélité ne peut pas traiter les problèmes multi-objectif

Les algorithmes évolutionnaires exigent que la fonction objectif soit dérivable partout

Le coût d'une simulation est élevé ; évaluer toute la population à chaque génération épuise rapidement le budget de calcul

Question 3

Concernant la précision et le coût du modèle de substitution, laquelle des affirmations suivantes est correcte ?

Plus le modèle est simple, plus il est précis ; il faut donc utiliser l'approximation linéaire la plus simple possible

La précision et le coût sont indépendants ; on peut augmenter librement la complexité du modèle

Plus le modèle est complexe, plus il est généralement précis, mais les coûts d'entraînement et d'inférence augmentent aussi ; il doit être adapté à la vitesse de la recherche évolutionnaire

Avec suffisamment d'échantillons, le modèle de substitution peut être arbitrairement complexe sans surcoût

Question 4

Lorsque la recherche évolutionnaire pousse les solutions candidates en dehors de la distribution des échantillons d'entraînement, quel est le risque le plus probable ?

Le modèle de substitution bascule automatiquement vers la simulation haute fidélité

L'erreur de prédiction du modèle de substitution est nécessairement nulle

Les prédictions du modèle peuvent s'écarter fortement des valeurs réelles et induire la recherche en erreur

L'espace de recherche se réduit automatiquement à la distribution d'entraînement

Question 5

Dans l'optimisation assistée par modèle de substitution, quel est le rôle principal de la réinjection de quelques résultats de simulation haute fidélité pour mettre à jour le modèle ?

Réduire le nombre de solutions candidates afin d'accélérer la convergence

Permettre au modèle de se corriger continuellement vers la vraie surface de réponse, afin de réduire le biais des prédictions suivantes

Remplacer l'estimation d'incertitude pour déterminer si une candidate est réalisable

Augmenter le coût de stockage du modèle de substitution pour le rendre plus difficile à utiliser

Cas pratique : optimisation assistée par modèle de substitution pour la conception multi-objectif d'un profil d'aile supercritique

Lisez le scénario puis répondez aux questions suivantes.

Une équipe doit réaliser la conception aérodynamique multi-objectif d'un profil d'aile supercritique, avec pour objectifs la réduction de la traînée, le maintien de la portance et le respect de plusieurs contraintes géométriques et structurelles. Une seule évaluation CFD haute fidélité prend plus de plusieurs dizaines de minutes, et le budget de calcul total de l'équipe ne permet que quelques centaines de simulations haute fidélité. Si l'on évalue les candidates une par une directement dans la boucle d'évolution, le budget sera épuisé en très peu de temps. L'équipe prévoit d'introduire un modèle de substitution, de constituer une base d'échantillons initiale à partir de profils de base et d'échantillons perturbés, et de réserver la simulation haute fidélité aux candidates les plus critiques.

1. Concevez un processus d'optimisation évolutionnaire multi-objectif assisté par modèle de substitution, en précisant la place du modèle et le rôle de chaque étape.

Réponse :
Processus possible : ① Échantillonnage initial — lancer un petit nombre de simulations CFD haute fidélité avec des profils de base et des échantillons perturbés (par exemple par hypercube latin) pour constituer une base d'échantillons ; ② Entraînement hors ligne — entraîner le modèle de substitution (par exemple krigeage / processus gaussien ou réseau de neurones) sur ces échantillons pour apprendre la correspondance entre variables de conception et objectifs (traînée, portance, etc.) ainsi que les contraintes ; ③ Prédiction par lots en ligne — dans la boucle d'évolution, utiliser le modèle pour prédire rapidement plusieurs objectifs et contraintes pour toutes les candidates, en tant qu'évaluateur peu coûteux ; ④ Filtrage — sélectionner les candidates à fort potentiel selon les performances prédites et l'incertitude ; ⑤ Vérification haute fidélité — ne lancer la vraie CFD que sur un petit nombre de candidates clés pour confirmer leurs performances ; ⑥ Réinjection et mise à jour — réinjecter les résultats de vérification dans la base d'échantillons et mettre à jour le modèle de façon incrémentale ; ⑦ Itération — répéter jusqu'à épuisement du budget ou convergence des résultats, puis produire les solutions candidates validées par haute fidélité. Le modèle de substitution se situe au niveau de l'« évaluation par lots » ; il remplace l'évaluation haute fidélité point par point, et non l'étape de vérification.

2. Si vous constatez un écart important entre les prédictions du modèle de substitution et les résultats haute fidélité, comment maîtriseriez-vous le risque et répartiriez-vous le budget haute fidélité limité ?

Réponse :
Pistes de maîtrise : ① introduire une estimation d'incertitude afin de réduire la confiance accordée aux candidates dont la variance de prédiction est élevée ou qui sont éloignées des échantillons d'entraînement ; ② fixer un seuil de confiance : les candidates hors domaine passent directement en vérification haute fidélité au lieu d'adopter les conclusions du modèle ; ③ réserver une partie du budget à l'échantillonnage complémentaire et à l'exploration, en évaluant en priorité les candidates à forte diversité et à forte incertitude pour améliorer la couverture de la distribution ; ④ surveiller en continu la qualité du modèle à l'aide de statistiques d'erreur réelles (erreur quadratique moyenne, écart maximal, corrélation de rang) et, en cas de dépassement persistant, le réentraîner ou ajouter des échantillons ; ⑤ affecter en priorité le budget haute fidélité aux candidates dont les compromis entre objectifs se situent près du front, afin d'éviter de le gaspiller sur des solutions manifestement médiocres. On préserve ainsi le seuil de précision tout en maintenant la couverture de la recherche.
