Latar Belakang Praktik Multi-Tujuan Desain Airfoil Superkritis

Dalam teknik penerbangan nyata,airfoil superkritistujuan desainnya tidak pernah untuk mendorong satu indikator tertentu hingga ekstrem, melainkan untuk membuat berbagai indikator tekniksecara bersamaanberada dalam rentang yang dapat diterima pada kondisi khas jelajah transonik. Aliran udara dipercepat hingga mencapai kecepatan supersonik di permukaan atas airfoil, lalu diperlambat kembali melalui gelombang kejut; posisi dan intensitas gelombang kejut sekaligus menentukan tingkat hambatan dan ambang awal buffeting, sehingga masalah semacam ini secara alami tampil sebagaikonflik dan pertukaran antar-tujuan, bukan sebagai masalah optimasi tunggal yang memiliki solusi optimal tunggal.

Mengapa Ketiga Kendala Harus Dipenuhi Secara Bersamaan

Dengan desain airfoil superkritis COMAC sebagai contoh, perancang tidak menghadapi satu indikator saja, melainkan tiga jenis persyaratan yang saling membatasi:

Koefisien lift buffeting kritis: indikator ini menetapkan batas keselamatan dan lift yang dapat digunakan. Jika buffeting terjadi lebih awal, margin buffeting dan selubung terbang yang tersedia akan tertekan, sehingga indikator ini mengandung makna keselamatan yang kuat dan tidak boleh dikorbankan sembarangan demi indikator lain.
Rasio lift-to-drag jelajah: indikator ini secara langsung mencerminkan efisiensi aerodinamis dan ekonomis, menentukan jangkauan jelajah, konsumsi bahan bakar, dan biaya operasional, serta merupakan sumber manfaat yang paling diutamakan pada airfoil superkritis.
Biaya simulasi presisi tinggi: biaya komputasi untuk satu evaluasi aerodinamis berketelitian tinggi sangat besar; coba-coba titik demi titik serta penyaringan berurutan sulit mencakup ruang desain yang cukup luas, sehingga anggaran eksplorasi sangat terbatas.

Dari Mana Konflik Berasal

Meningkatkan rasio lift-to-drag jelajah biasanya memerlukan dataran isap tepi depan yang lebih kuat dan gelombang kejut yang lebih ke belakang, tetapi hal ini akan melemahkan batas buffeting; sebaliknya, untuk mempertahankan margin buffeting dengan memperlambat airfoil, efisiensi jelajah pun bisa dikorbankan. Akibatnya, “meningkatkan satu hal, memperburuk hal lain” menjadi hal yang lazim. Yang benar-benar dibutuhkan dalam teknik bukanlah solusi optimal tunggal, melainkan serangkaiansolusi kompromiyang tetap berlaku di bawah berbagai preferensi, sehingga pengambilan keputusan dapat membuat pilihan yang dapat dijelaskan di antara keselamatan, efisiensi, dan biaya.

Di sinilah komputasi evolusioner dan pemodelan generatif dapat berperan: sistem menggabungkan airfoil dasar dengan sampel perturbasi untuk melakukan pembangkitan dan prediksi secara berkelanjutan, lalu menghasilkan beragam kandidat solusi yang menyeimbangkan setiap indikator, sehingga melewati hambatan tradisional berupa “biaya simulasi presisi tinggi yang mahal” dan mengubah proses penyaringan berurutan menjadi eksplorasi multi-tujuan yang dapat diparalelkan.

Poin Penilaian

Selama dalam suatu masalah muncul kondisi “meningkatkan satu indikator akan memperburuk indikator lain”, dan setiap indikator memiliki batas bawah yang mengikat, masalah tersebut harus ditangani sebagai masalah kendala multi-tujuan, bukan dengan mencari solusi optimal tunggal yang sebenarnya tidak ada.

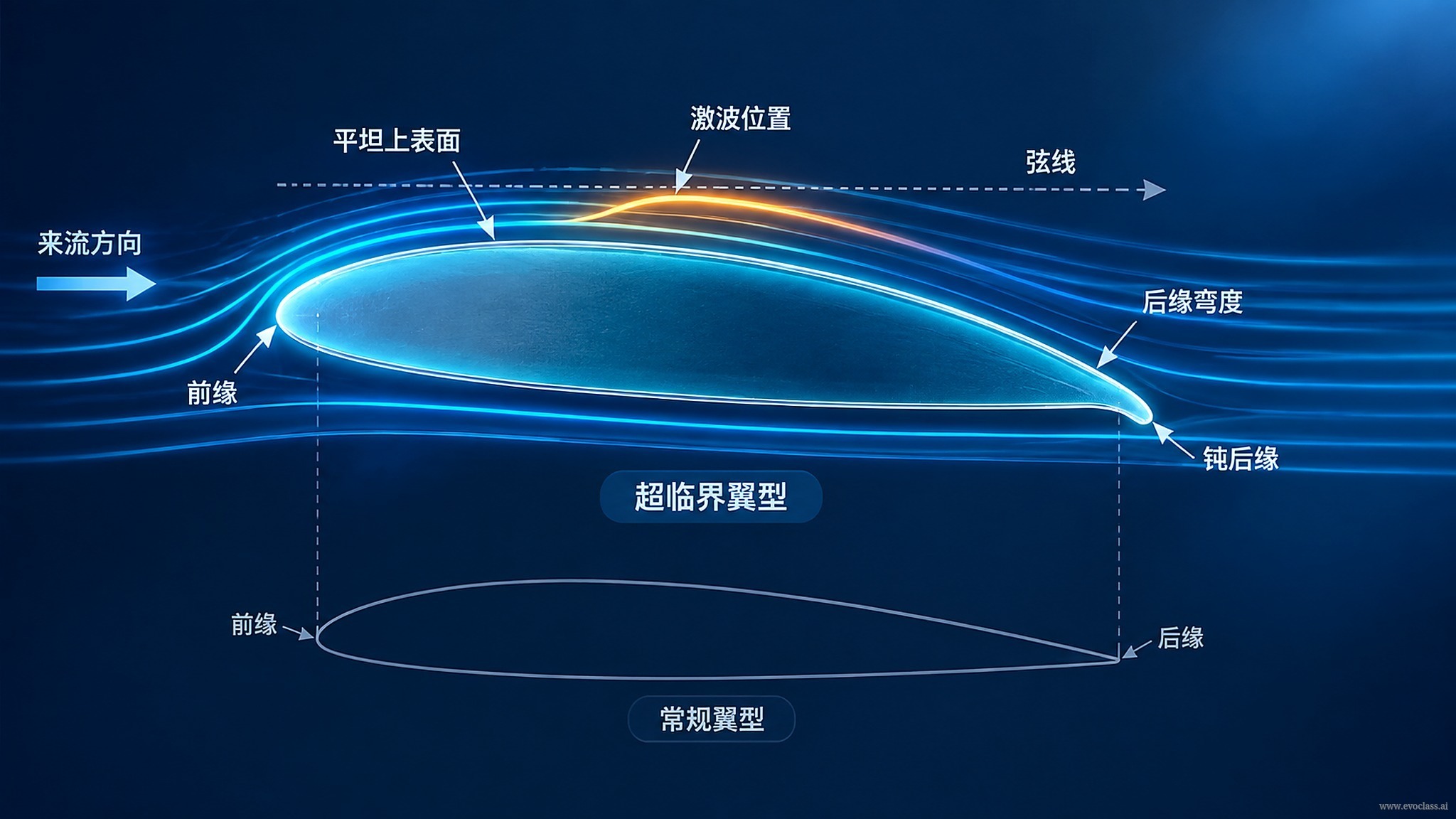

Ilustrasi Penampang Airfoil Superkritis

Ilustrasi ini menjelaskan bahwa pada airfoil superkritis saat jelajah transonik, aliran udara di permukaan atas dipercepat hingga supersonik dan diperlambat kembali melalui gelombang kejut; posisi dan intensitas gelombang kejut sekaligus memengaruhi hambatan dan batas buffeting. Oleh karena itu, koefisien lift buffeting kritis, rasio lift-to-drag jelajah, dan biaya simulasi saling membatasi, sehingga desain harus mencari solusi kompromi yang dapat dipertukarkan di bawah berbagai kendala.

Soal 1

Apa karakteristik paling mendasar dari masalah desain airfoil superkritis?

Tujuannya adalah menghilangkan sepenuhnya gelombang kejut saat transonik

Harus mencari kompromi yang dapat diterima di antara beberapa indikator teknik yang saling bertentangan

Cukup memaksimalkan satu indikator saja, yaitu rasio lift-to-drag jelajah

Cukup memenuhi persyaratan kekuatan struktur, indikator aerodinamis dapat diabaikan

Soal 2

Apa peran utama koefisien lift buffeting kritis dalam desain?

Indikator ini satu-satunya yang menentukan batas atas rasio lift-to-drag jelajah

Indikator ini hanya memengaruhi berat struktur airfoil dan tidak berkaitan dengan keselamatan penerbangan

Indikator ini hanya produk sampingan keluaran perangkat lunak simulasi dan bukan merupakan kendala desain

Indikator ini menetapkan batas keselamatan dan lift yang dapat digunakan, serta membatasi margin buffeting dan selubung terbang yang tersedia

Soal 3

Alasan utama rasio lift-to-drag jelajah menjadi salah satu kendala inti adalah:

Nilainya sepenuhnya setara dengan margin buffeting

Indikator ini menentukan apakah airfoil dapat diproduksi atau tidak

Indikator ini satu-satunya yang berkaitan dengan keselamatan penerbangan

Indikator ini secara langsung menentukan efisiensi aerodinamis dan ekonomis, serta memengaruhi jangkauan dan konsumsi bahan bakar

Soal 4

Mengapa penyaringan tradisional yang bersifat coba-coba dan berurutan sulit mendukung desain airfoil semacam ini?

Karena biaya simulasi presisi tinggi sangat mahal, proses berurutan tidak dapat mencakup ruang desain yang cukup luas

Karena geometri airfoil hanya dapat dijelaskan dengan bilangan bulat dan tidak dapat berubah secara kontinu

Karena jumlah insinyur yang terlibat dalam desain tidak cukup banyak

Karena masalah multi-tujuan tidak memerlukan fungsi evaluasi apa pun

Soal 5

Dalam menghadapi konflik multi-tujuan, pendekatan penyelesaian yang cukup masuk akal adalah:

Hanya mengoptimalkan tujuan yang paling mudah dihitung, sisanya diabaikan

Cukup memilih satu solusi secara acak; perbedaan antar-indikator tidak penting

Menggabungkan beberapa tujuan secara artifisial menjadi satu tujuan tunggal, dan hanya mempertahankan satu solusi optimal

Mempertahankan serangkaian solusi kompromi Pareto yang tetap berlaku di bawah berbagai preferensi, untuk dijadikan bahan pertimbangan keputusan

Studi Kasus: Pertukaran Multi-Tujuan Airfoil Superkritis COMAC

Bacalah situasi berikut dan jawab pertanyaan-pertanyaan di bawah ini.

Sebuah proyek pesawat komersial perlu merancang airfoil superkritis untuk segmen jelajah transonik. Persyaratan yang diberikan oleh tim desain keseluruhan adalah: pada kondisi jelajah khas, koefisien lift buffeting kritis tidak boleh lebih rendah dari ambang keselamatan yang ditetapkan, sekaligus rasio lift-to-drag jelajah harus setinggi mungkin. Tim aerodinamis menggunakan simulasi numerik presisi tinggi untuk melakukan evaluasi, namun satu kali evaluasi memakan waktu lama dan berbiaya tinggi, sehingga tidak mungkin melakukan pemindaian rapat terhadap seluruh ruang desain; anggaran tenaga kerja dan jam mesin yang tersedia juga membatasi jumlah total evaluasi.

Apa tujuan dan kendala dalam masalah ini? Mengapa masalah ini harus ditangani sebagai masalah multi-tujuan?

Jawaban:
Tujuannya adalah memaksimalkan rasio lift-to-drag jelajah, yang berkaitan dengan efisiensi aerodinamis dan ekonomis; kendalanya adalah koefisien lift buffeting kritis tidak boleh lebih rendah dari ambang keselamatan, serta adanya batas atas pada sumber daya simulasi presisi tinggi. Karena meningkatkan rasio lift-to-drag jelajah umumnya menekan margin buffeting, kedua persyaratan tersebut saling membatasi, sehingga kualitasnya tidak dapat diringkas dengan satu indikator saja, dan tidak akan ada solusi yang sekaligus mengoptimalkan keduanya secara maksimal. Oleh karena itu, ini merupakan masalah multi-tujuan (dengan kendala) yang khas, dan solusinya harus berupa serangkaian solusi kompromi, bukan optimal pada satu titik.

Dengan anggaran simulasi yang terbatas, bagaimana Anda akan merancang alur penyelesaian agar memperoleh solusi yang dapat digunakan secara teknik? Apa kriteria untuk menilai baik buruknya suatu solusi?

Jawaban:
Tidak menggunakan coba-coba titik demi titik dan penyaringan berurutan, melainkan membentuk populasi dari airfoil dasar ditambah sampel perturbasi, lalu melakukan iterasi berkelanjutan dengan bantuan model generatif dan prediktif, serta mengeksplorasi ruang desain secara paralel dalam kondisi anggaran evaluasi yang terbatas; pada akhirnya menghasilkan serangkaian kandidat solusi yang beragam dan tetap berlaku di bawah berbagai preferensi, yaitu himpunan kompromi Pareto. Kriteria penilaiannya dapat dijelaskan: setiap kandidat solusi dapat memberikan nilai spesifiknya pada batas buffeting (koefisien lift buffeting kritis) dan rasio lift-to-drag jelajah, sehingga pengambil keputusan dapat membuat pertukaran yang berdasar antara margin keselamatan dan efisiensi jelajah, bukan sekadar menerima satu angka yang sumbernya tidak dapat dijelaskan.
