Практический контекст многоцелевого проектирования сверхкритического профиля

В реальной авиационной инженериисверхкритический профильпроектируется вовсе не для того, чтобы довести какой-то один показатель до предела, а для того, чтобы в типичном режиме трансзвукового крейсерского полёта множество инженерных показателейодновременнооставалось в допустимых пределах. Поток на верхней поверхности профиля ускоряется до сверхзвуковой скорости, а затем замедляется на скачке уплотнения; положение и интенсивность скачка одновременно определяют уровень сопротивления и границу возникновения бафтинга, поэтому такие задачи по своей природе представляют собойконфликт и компромисс между несколькими целями, а не задачу однокритериальной оптимизации с единственным оптимальным решением.

Почему три ограничения должны выполняться одновременно

На примере проектирования сверхкритического профиля для COMAC перед разработчиком стоит не один показатель, а три класса взаимно ограничивающих требований:

Критический коэффициент подъёмной силы по бафтингу: он задаёт границу безопасности и располагаемой подъёмной силы. Если бафтинг возникает преждевременно, запас по бафтингу и располагаемая область режимов полёта сокращаются, поэтому этот показатель имеет принципиальное значение для безопасности и им нельзя произвольно жертвовать ради других целей.
Аэродинамическое качество в крейсерском полёте: он напрямую отражает аэродинамическую эффективность и экономичность, определяет крейсерскую дальность, расход топлива и эксплуатационные затраты, а потому является наиболее ценимым источником выигрыша сверхкритического профиля.
Стоимость высокоточного моделирования: одна высокоточная аэродинамическая оценка требует больших вычислительных затрат; перебор по точкам и последовательный отбор не позволяют охватить достаточно большое пространство проектирования, и бюджет поиска оказывается сильно ограничен.

Откуда берётся конфликт

Повышение крейсерского аэродинамического качества обычно требует более выраженного плато разрежения у передней кромки и более заднего положения скачка уплотнения, но это ослабляет границу бафтинга; и наоборот, сглаживание профиля ради сохранения запаса по бафтингу может ухудшить крейсерскую эффективность. Так ситуация «улучшаем одно — ухудшаем другое» становится нормой. В инженерии нужен не единственный оптимальный вариант, а наборкомпромиссных решений, справедливых при разных предпочтениях и позволяющих принимать объяснимые решения в выборе между безопасностью, эффективностью и затратами.

Именно здесь могут подключиться эволюционные вычисления и генеративное моделирование: система на основе базового профиля и возмущённых образцов непрерывно генерирует и прогнозирует, выдавая разнообразные варианты-кандидаты, учитывающие все показатели, и тем самым обходит традиционное узкое место «высокая стоимость высокоточного моделирования», превращая последовательный отбор в параллельный многоцелевой поиск.

Ключевой критерий

Как только в задаче возникает ситуация «улучшение одного показателя ухудшает другой», а у каждого показателя есть жёсткий нижний предел, её следует рассматривать как задачу с несколькими целями и ограничениями, а не искать несуществующее единственное оптимальное решение.

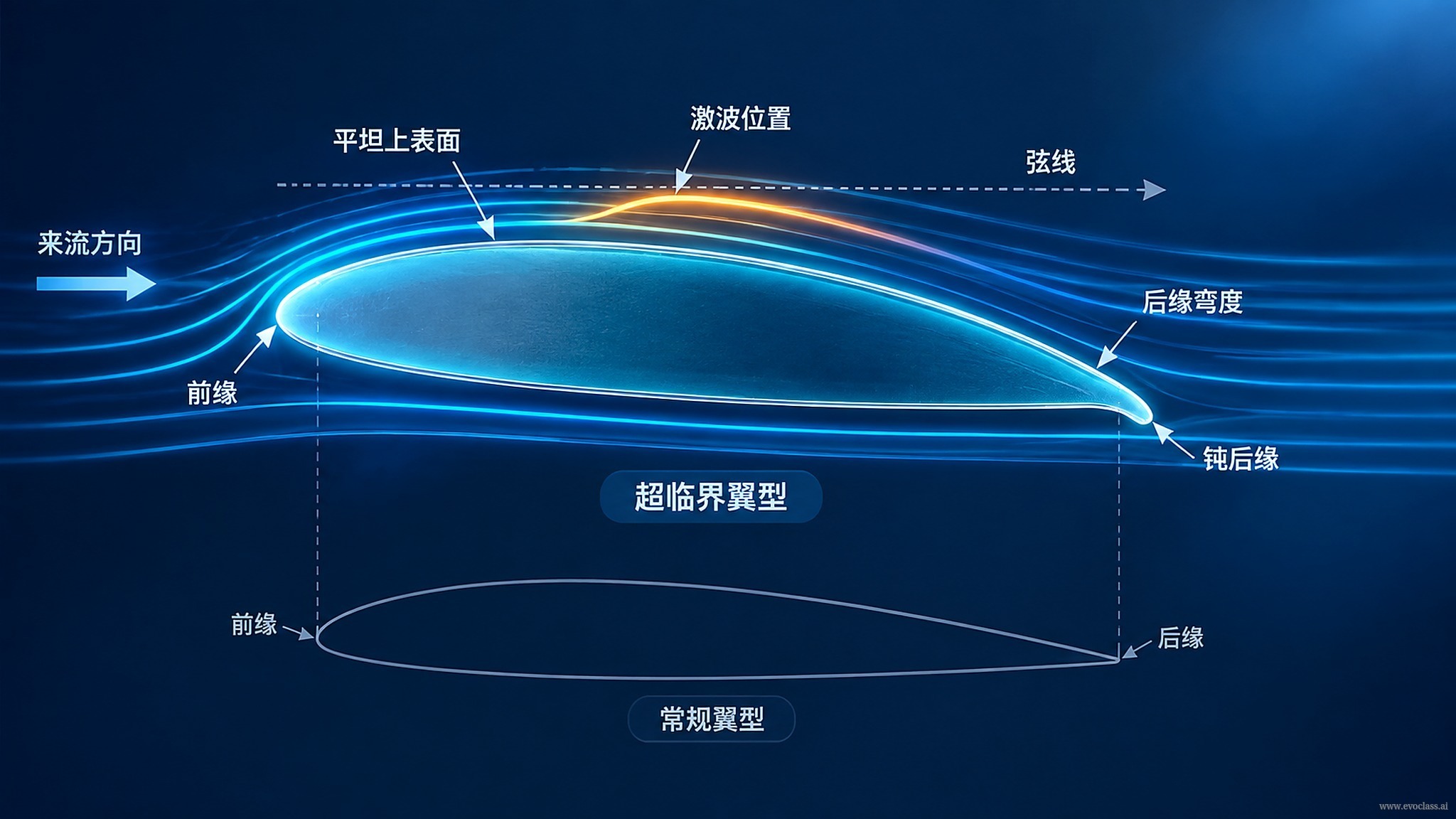

Схема профиля сверхкритического крыла

Схема показывает, что при трансзвуковом крейсерском полёте поток на верхней поверхности сверхкритического профиля ускоряется до сверхзвуковой скорости, а затем замедляется на скачке уплотнения; положение и интенсивность скачка одновременно влияют на сопротивление и границу бафтинга. Поэтому критический коэффициент подъёмной силы по бафтингу, крейсерское аэродинамическое качество и стоимость моделирования взаимно ограничивают друг друга, и при проектировании нужно искать взвешенные компромиссные решения в условиях множества ограничений.

Вопрос 1

В чём заключается самая суть задачи проектирования сверхкритического профиля?

Цель — полностью устранить скачок уплотнения при трансзвуковом полёте

Необходимо найти приемлемый компромисс между несколькими конфликтующими инженерными показателями

Достаточно максимизировать только крейсерское аэродинамическое качество

Достаточно обеспечить требования по прочности конструкции, а аэродинамику можно не учитывать

Вопрос 2

Какую основную роль играет критический коэффициент подъёмной силы по бафтингу при проектировании?

Он единолично определяет верхний предел крейсерского аэродинамического качества

Он влияет только на массу конструкции профиля и не связан с безопасностью полёта

Это лишь побочный результат работы программы моделирования, не являющийся ограничением проектирования

Он задаёт границу безопасности и располагаемой подъёмной силы, ограничивая запас по бафтингу и располагаемую область режимов полёта

Вопрос 3

Крейсерское аэродинамическое качество является одним из ключевых ограничений главным образом потому, что:

Оно численно полностью эквивалентно запасу по бафтингу

Оно определяет, можно ли изготовить профиль

Это единственный показатель, связанный с безопасностью полёта

Оно напрямую определяет аэродинамическую эффективность и экономичность, влияя на дальность и расход топлива

Вопрос 4

Почему традиционный метод проб и ошибок и последовательный отбор плохо подходят для такого проектирования профиля?

Потому что высокоточное моделирование дорого, а последовательный процесс не позволяет охватить достаточно большое пространство проектирования

Потому что геометрию профиля можно описать только целыми числами, и она не может меняться непрерывно

Потому что инженеров, участвующих в проектировании, недостаточно

Потому что многоцелевые задачи не нуждаются ни в какой функции оценки

Вопрос 5

При конфликте нескольких целей наиболее разумный подход к решению:

Оптимизировать только самую простую в расчёте цель, а остальные игнорировать

Выбрать случайный вариант — различия между показателями несущественны

Искусственно свести несколько целей к одной взвешенной и оставить лишь одно оптимальное решение

Сохранить набор компромиссных решений Парето, справедливых при разных предпочтениях, чтобы лицо, принимающее решение, могло сделать выбор

Кейс: многоцелевые компромиссы сверхкритического профиля COMAC

Прочитайте ситуацию и ответьте на следующие вопросы.

В рамках проекта гражданского самолёта требуется спроектировать сверхкритический профиль для трансзвукового крейсерского участка. Генеральный проектный отдел выдвинул требования: в типичном крейсерском режиме критический коэффициент подъёмной силы по бафтингу не должен быть ниже заданного порога безопасности, а крейсерское аэродинамическое качество должно быть как можно выше. Аэродинамическая команда оценивает решения с помощью высокоточного численного моделирования, однако одна оценка занимает много времени и стоит дорого, что не позволяет провести плотное сканирование всего пространства проектирования; имеющиеся ресурсы специалистов и машинного времени также ограничивают общее число оценок.

Каковы цели и ограничения в этой задаче? Почему её следует рассматривать как многоцелевую?

Ответ:
Цель — максимизировать крейсерское аэродинамическое качество, которое соответствует аэродинамической эффективности и экономичности; ограничения — критический коэффициент подъёмной силы по бафтингу не должен быть ниже порога безопасности, а ресурсы высокоточного моделирования имеют верхний предел. Поскольку повышение крейсерского аэродинамического качества обычно сокращает запас по бафтингу, эти два требования взаимно ограничивают друг друга, преимущество нельзя выразить одним показателем, и не существует варианта, доводящего оба показателя до предела одновременно; следовательно, это типичная многоцелевая задача (с ограничениями), и её решением должен быть набор компромиссных вариантов, а не единственная оптимальная точка.

При ограниченном бюджете моделирования как бы вы построили процесс решения, чтобы получить практически применимые варианты? Каков критерий оценки качества решений?

Ответ:
Вместо перебора по точкам и последовательного отбора формируется популяция из базового профиля и возмущённых образцов; с помощью генеративных и прогнозных моделей она непрерывно итерируется, а пространство проектирования исследуется параллельно в условиях ограниченного бюджета оценок. В итоге выдаётся набор разнообразных вариантов-кандидатов, справедливых при разных предпочтениях, — множество компромиссов Парето. Критерий оценки объясним: для каждого кандидата можно указать конкретные значения по границе бафтинга (критическому коэффициенту подъёмной силы по бафтингу) и крейсерскому аэродинамическому качеству, что позволяет лицу, принимающему решение, обоснованно выбирать между запасом безопасности и крейсерской эффективностью, а не получать лишь необъяснимое число.
