Центральная и угловые неподвижные точки гиперцикла

При постоянной организации общая концентрация гиперцикла поддерживается на фиксированном значении c₀, поэтому каждое допустимое состояние лежит на концентрационном симплексе + … + . Состояние на этом симплексе является неподвижной точкой тогда и только тогда, когда условие стационарности dxᵢ/dt = 0 выполняется одновременно для каждого члена , …, n. Одно лишь ограничение симплекса говорит только о том, какие состояния допустимы, — именно обращение в нуль всех скоростей роста выделяет равновесия среди них.

Наложение этого условия на n-членный гиперцикл даёт удивительно простое множество неподвижных точек. Центральная неподвижная точка имеет вид x̄₀ = (c₀/n)(1, …, 1)ᵀ, поэтому каждый из n видов несёт одинаковую концентрацию c₀/n, и n долей в сумме дают ровно c₀. Поскольку все координаты равны, эта точка лежит во внутренней области симплекса и является перестановочно-симметричной: переназначение меток видов цикла не меняет её. Это равновесие полного сотрудничества — ни один член не имеет преимущества перед другими.

Одна центральная и n угловых точек

Центральная неподвижная точка: x̄₀ = (c₀/n)(1, …, 1)ᵀ — равноконцентрационное, перестановочно-симметричное равновесие во внутренней области симплекса, где сосуществуют все члены.
n угловых неподвижных точек: по одной на каждый член, причём соответствующий вид имеет концентрацию c₀ , а все остальные виды — нулевую. Каждый вид в принципе может оказаться единственным выжившим.
Углы — это чистые состояния: они находятся в вершинах симплекса и описывают один доминирующий вид, а не интегрированное сотрудничающее сообщество.

Разобранный пример:

Для трёхчленного гиперцикла концентрационный симплекс представляет собой треугольник. Центральная неподвижная точка — это (c₀/3, c₀/3, c₀/3), а три угловые неподвижные точки — это (c₀, 0, 0), (0, c₀, 0) и (0, 0, c₀). Таким образом, множество неподвижных точек, относящееся к этому шагу, содержит одно центральное равноконцентрационное равновесие плюс n угловых равновесий чистых состояний — всего 1 + n точек, в данном примере четыре. Отметим, что существование угловых точек непосредственно следует из симметрии системы; а вот притягивает ли внутренняя точка траектории, зависит от n и от нормальных мод системы, что анализируется отдельно.

Как читать геометрию

Центральная неподвижная точка — это барицентр (арифметическое среднее) n вершин, и именно поэтому все её координаты равны c₀/n. Частая ошибка — считать углы «отсутствием равновесия»; на самом деле это настоящие стационарные состояния на границе. Структурный контраст здесь — внутренняя область против границы и симметрия против нарушения симметрии, а не существование против несуществования.

Центральная и угловые неподвижные точки гиперцикла

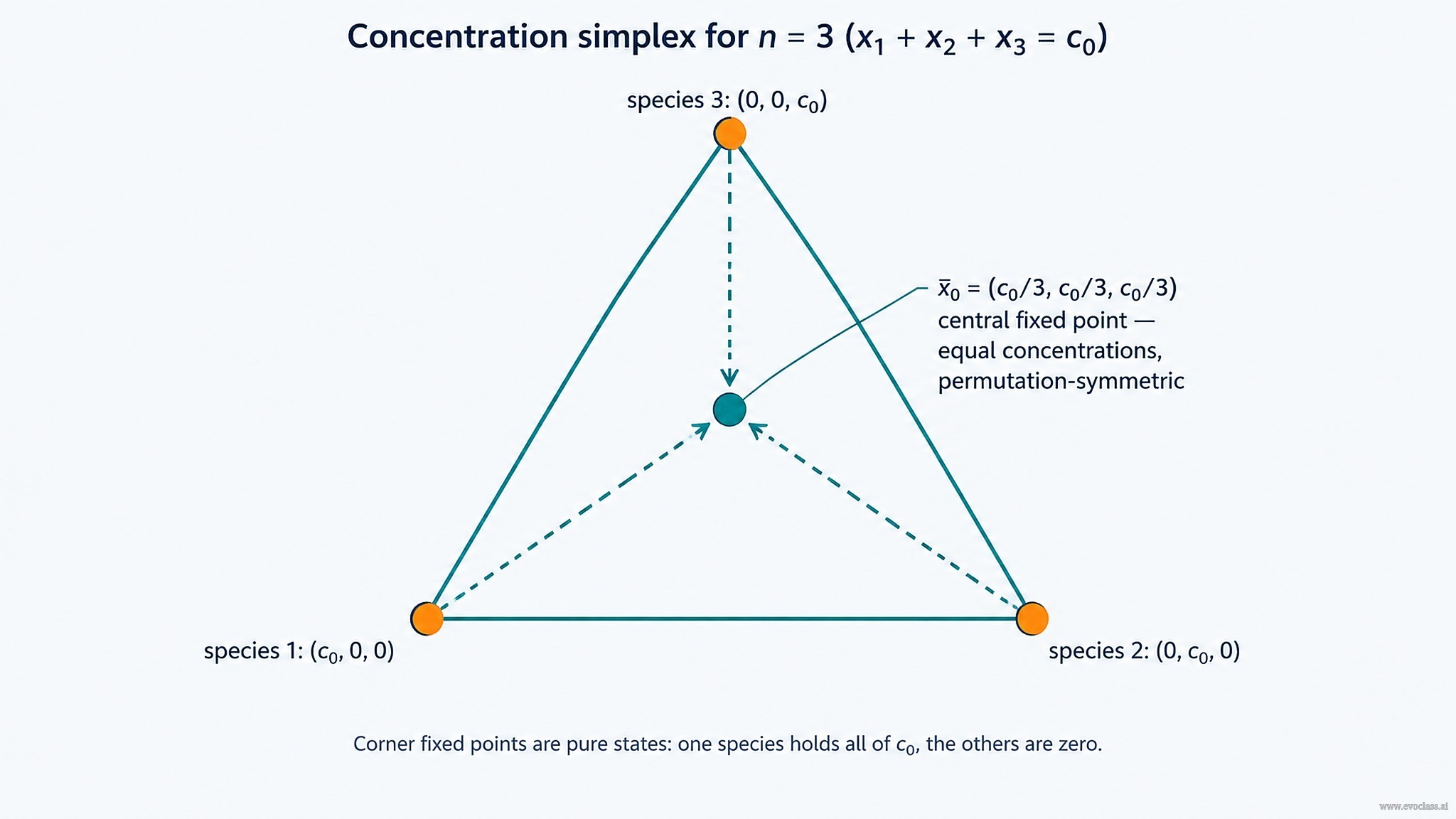

Треугольный концентрационный симплекс для трёхчленного гиперцикла: одна перестановочно-симметричная центральная неподвижная точка (c 0 /3, c 0 /3, c 0 /3) во внутренней области и три угловые неподвижные точки чистых состояний (c 0, 0, 0), (0, c 0, 0) и (0, 0, c 0) в вершинах. Схематические траектории, направленные внутрь, показывают, что центр — это равноконцентрационное равновесие, достигаемое совместно, тогда как каждый угол означает коллапс на один вид.

ВОПРОС 1

Какую концентрацию несёт каждый вид в центральной неподвижной точке n-членного гиперцикла при постоянной организации?

c₀, поскольку общая концентрация распределяется только в углах

c₀/n, так что n равных долей в сумме дают c₀

n·c₀, поскольку цикл умножает общую концентрацию

Нулевую, поскольку в центре ни один вид не выживает

ВОПРОС 2

Сколько угловых неподвижных точек имеет n-членный гиперцикл?

Ровно одну — центральное равновесие

n² — по одной на каждую упорядоченную пару видов

Ровно n — по одному чистому состоянию на каждый член цикла

2n, если считать каждую вершину дважды

ВОПРОС 3

Где расположены угловые неподвижные точки внутри концентрационного симплекса?

Во внутренней области, где все концентрации равны

В серединах рёбер симплекса

В вершинах, где один вид равен c₀ , а все остальные равны нулю

Точно в барицентре симплекса

ВОПРОС 4

Какому условию должна удовлетворять точка на концентрационном симплексе, чтобы быть неподвижной точкой гиперцикла?

Σᵢxᵢ = c₀ само по себе достаточно

dxᵢ/dt > 0 для каждого вида i

= … =

, что выделяет только внутреннюю область

dxᵢ/dt = 0 для каждого вида i одновременно

ВОПРОС 5

Для

при

(произвольные единицы) — какая тройка является угловой неподвижной точкой гиперцикла?

(0.5, 1, 1.5)

(1, 1, 1)

(1.5, 1.5, 0)

(3, 0, 0)

Разбор случая: картирование неподвижных точек трёхчленного гиперцикла

Прочитайте приведённый ниже сценарий и ответьте на два вопроса.

Лабораторная система реализует трёхчленный гиперцикл (

, показатель

) при постоянной организации, причём общая концентрация зафиксирована на уровне

в произвольных единицах. Экспериментатор хочет знать все стационарные состояния, которые система в принципе может занимать, прежде чем выяснять, является ли кооперативное состояние действительно притягивающим. Ни один вид не подпитывается извне, а каталитические связи циклически симметричны.

1. Перечислите все неподвижные точки этого гиперцикла на концентрационном симплексе и классифицируйте каждую как центральную или угловую. Убедитесь, что каждая из перечисленных точек удовлетворяет как условию стационарности, так и ограничению на общую концентрацию.

Ответ:
Множество неподвижных точек — это одна центральная точка плюс

угловые точки, то есть всего 4 стационарных состояния. (i) Центральная неподвижная точка: x̄₀ = (c₀/n)(1, …, 1)ᵀ = (0.3, 0.3, 0.3). Её координаты равны, она лежит во внутренней области симплекса, и

, причём в силу симметрии dxᵢ/dt = 0 для всех трёх видов. (ii) Угловые неподвижные точки (чистые состояния): (0.9, 0, 0), (0, 0.9, 0) и (0, 0, 0.9). Каждая помещает один вид на полную концентрацию c₀ , тогда как два других равны нулю, и каждая лежит в вершине симплекса. Рассматривая вершину (0.9, 0, 0) как пример, отметим, что у двух отсутствующих видов скорость роста тривиально равна нулю, а выживший вид также находится в стационарном состоянии, поэтому все три скорости обращаются в нуль, а сумма равна

. Таким образом, релевантная структура неподвижных точек — это 1 центральное равноконцентрационное равновесие + 3 угловых равновесия чистых состояний.

2. Коллега возражает: «Угловые точки лежат на границе симплекса, поэтому они не являются настоящими равновесиями — считать следует только центральную точку». Оцените это утверждение и точно объясните, чем структурно отличается центральная неподвижная точка от угловой.

Ответ:
Утверждение неверно. Углы — это настоящие неподвижные точки: для чистого состояния, например (0.9, 0, 0), скорость роста двух отсутствующих видов равна нулю, поскольку их концентрации равны нулю, а выживший вид также стационарен, поэтому dxᵢ/dt = 0 для каждого i. Граница симплекса является частью пространства состояний, а не находится вне него, поэтому стационарные состояния на ней — это законные равновесия, а не артефакты. Различие между двумя типами неподвижных точек заключается не в существовании, а в структуре. Центральная точка (0.3, 0.3, 0.3) — это внутреннее равновесие: все n видов сосуществуют при равной концентрации c₀/n, и точка перестановочно-симметрична — переназначение меток членов цикла не меняет её, поэтому она представляет интегрированный кооперативный рост всего цикла. Угловая точка, напротив, лежит в вершине симплекса и соответствует чистому состоянию, в котором один вид несёт всю концентрацию c₀ , тогда как остальные вымерли; она нарушает перестановочную симметрию, выделяя один член, и представляет конкурентное исключение / доминирование одного вида, а не совместную функцию. Короче говоря, различие состоит в геометрии внутренней области против границы и симметрии против нарушения симметрии, а не в том, существует ли равновесие вообще.
