เสถียรภาพแบบ Lyapunov และไฮเปอร์ไซเคิลที่แตกออก

จุดตรึงกลางของไฮเปอร์ไซเคิลสามารถยืนยันได้ว่ามี เสถียรภาพเชิงอาการ โดยไม่ต้องแก้ระบบไม่เชิงเส้นเต็มรูป เพียงแสดง ฟังก์ชัน Lyapunov V(x) ที่เป็นศูนย์ที่จุดสมดุล มีค่าเป็นบวกอย่างเคร่งครัดในที่อื่น และลดลงอย่างต่อเนื่องตามทุกวิถีโคจรที่ระบบสามารถดำเนินไปได้

เกณฑ์ของ Lyapunov

ฟังก์ชัน V(x) จัดเป็นฟังก์ชัน Lyapunov สำหรับจุดตรึงกลาง x̂ ได้เมื่อ V(x̂) = 0 และ V(x) > 0 สำหรับทุก ̂ นอกจากนี้ หาก V ลดลงตามวิถีโคจร (dV/dt < 0) วิถีโคจรใกล้เคียงทุกเส้นจะถูกดึงเข้าหา x̂ และจุดตรึงนี้มีเสถียรภาพเชิงอาการ การทดสอบนี้เป็นเชิงคุณภาพ: สิ่งที่สำคัญคือเครื่องหมายของการเปลี่ยนแปลง ไม่ใช่คำตอบรูปแบบปิดที่ชัดแจ้งของพลศาสตร์

เสถียรภาพสำหรับ , 3 และ 4

สำหรับไฮเปอร์ไซเคิลขนาดเล็กที่มีมิติ , 3 และ 4 สามารถสร้างฟังก์ชัน Lyapunov ที่เหมาะสมได้อย่างชัดแจ้ง และพิสูจน์ได้ว่าจุดตรึงกลาง x̄₀ = (c₀/n)(1, …, 1)ᵀ มีเสถียรภาพเชิงอาการ สิ่งนี้เสริมภาพในมุมมองโหมดปกติ ซึ่งจุดสมดุลเปลี่ยนลักษณะไปตามมิติ — เป็นโฟกัสที่ , เป็นซิงก์แบบเกลียวที่ , เป็นเซนเตอร์ที่ — และยกระดับคำอธิบายเฉพาะที่ให้เป็นข้อสรุปเรื่องเสถียรภาพระดับสากล

ไฮเปอร์ไซเคิลที่แตกออกและระบบย่อยที่ไม่แปรเปลี่ยน

หากการเชื่อมโยงตัวเร่งปฏิกิริยาหนึ่งจุดถูกตัดขาด เครือข่ายจะไม่ปิดเป็นวัฏจักรที่เสริมกำลังตนเองเพียงหนึ่งวงอีกต่อไป แต่จะ แบ่งออกเป็นระบบย่อยที่ไม่แปรเปลี่ยนในระดับสากล: กลุ่มของสปีชีส์ที่พลศาสตร์ไม่รั่วไหลออกไปสู่ส่วนอื่นของระบบ เนื่องจากวิถีโคจรถูกกักขังอยู่ภายใน ระบบย่อยแต่ละระบบจึงสามารถวิเคราะห์ได้โดยลำพัง

ขอบ 2A — ขอบที่ไหลเวียนซึ่งส่งผ่านอิทธิพลตัวเร่งปฏิกิริยา
ขอบ 2B — ขอบที่เป็นจุดตรึงซึ่งเข้าสู่สภาวะนิ่ง
หน้า 3A — ระบบย่อยสองมิติที่ครอบคลุมสมาชิกที่เหลือ

การศึกษาวัตถุมิติต่ำเหล่านี้ช่วยกู้คืนพฤติกรรมเสถียรภาพและการคัดเลือกของวัฏจักรที่แตกออกทีละส่วน และเชื่อมโยงการวิเคราะห์แบบ Lyapunov ของไฮเปอร์ไซเคิลที่สมบูรณ์เข้ากับการแยกส่วนเชิงพลศาสตร์ของไฮเปอร์ไซเคิลที่แตกออก

ข้อเปรียบเทียบสำคัญ

ไฮเปอร์ไซเคิลขนาดเล็กที่สมบูรณ์คือหนึ่งหน่วยที่ทำงานร่วมกันกับจุดตรึงกลางที่ได้รับการยืนยันแล้ว ส่วนไฮเปอร์ไซเคิลที่แตกออกคือกลุ่มของระบบย่อยที่ไม่แปรเปลี่ยนซึ่งเป็นอิสระต่อกัน สปีชีส์เดียวกัน แต่ชะตากรรมที่แตกต่างกันในเชิงคุณภาพ

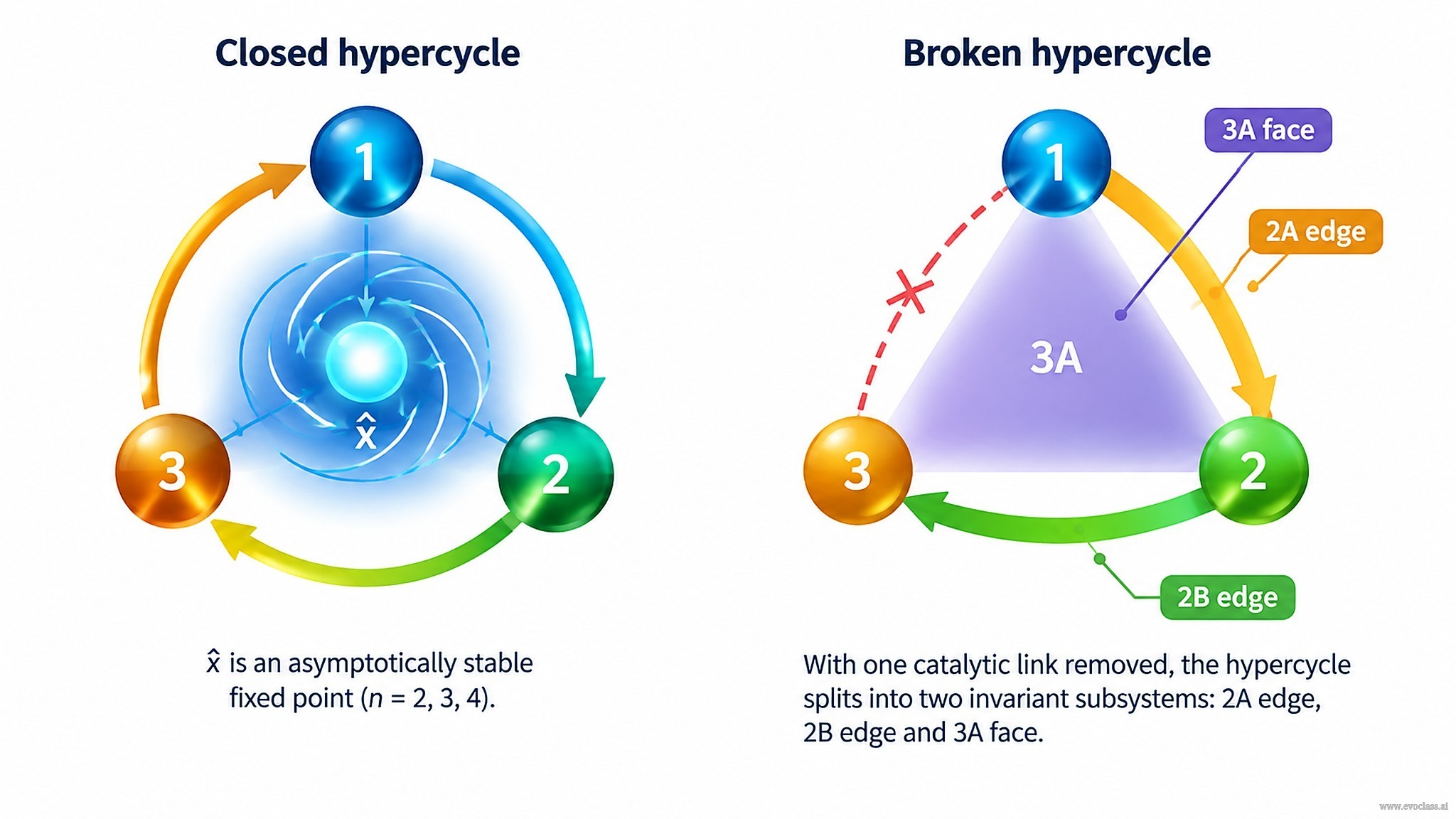

ระบบย่อยของไฮเปอร์ไซเคิลที่แตกออก

ไฮเปอร์ไซเคิลที่ตัดการเชื่อมโยงตัวเร่งปฏิกิริยาหนึ่งจุดออกไปจะไม่ก่อเป็นวงปิดเพียงวงเดียวอีกต่อไป โครงสร้างที่เหลืออยู่ปรากฏเป็นระบบย่อยที่ไม่แปรเปลี่ยนในระดับสากล — ขอบ 2A, ขอบ 2B และหน้า 3A — ซึ่งแต่ละส่วนสามารถวิเคราะห์เสถียรภาพได้โดยลำพัง ทางด้านซ้าย วัฏจักรสามสมาชิกที่สมบูรณ์มีจุดตรึงกลาง x̂ ที่ฟังก์ชัน Lyapunov ยืนยันว่ามีเสถียรภาพเชิงอาการสำหรับ

, 3 และ 4

คำถามข้อ 1

เงื่อนไขคู่ใดทำให้ฟังก์ชัน V(x) เป็นฟังก์ชัน Lyapunov ที่ใช้ได้สำหรับจุดตรึงกลาง x̂?

V มีค่าคงที่เท่ากันทุกจุดในซิมเพล็กซ์

V(x̂) = 0 และ V(x) > 0 สำหรับทุก

̂ โดย V ลดลงตามวิถีโคจร

V ถึงค่าสูงสุดที่ x̂ พอดี

V(x̂) > 0 และ V เพิ่มขึ้นตามทุกวิถีโคจร

คำถามข้อ 2

ฟังก์ชัน Lyapunov ที่เหมาะสมสามารถพิสูจน์เสถียรภาพเชิงอาการของจุดตรึงกลางได้สำหรับมิติไฮเปอร์ไซเคิลใด?

ทุกมิติ n โดยไม่มีข้อยกเว้น

, 3 และ 4

เท่านั้น

และ

เท่านั้น

คำถามข้อ 3

เกิดอะไรขึ้นกับไฮเปอร์ไซเคิลเมื่อการเชื่อมโยงตัวเร่งปฏิกิริยาหนึ่งจุดถูกตัดขาด?

มันกลายเป็นวัฏจักรปิดเพียงวงเดียวที่แข็งแกร่งขึ้น

มันแบ่งออกเป็นระบบย่อยที่ไม่แปรเปลี่ยนในระดับสากลซึ่งสามารถวิเคราะห์แยกกันได้

มันยุบตัวลงสู่จุดตรึงมุมหนึ่งจุดทันที

มันสูญเสียจุดตรึงทั้งหมดและเซตที่ไม่แปรเปลี่ยนทั้งหมด

คำถามข้อ 4

เหตุใดระบบย่อยที่ไม่แปรเปลี่ยนในระดับสากลของไฮเปอร์ไซเคิลที่แตกออกจึงมีประโยชน์ในเชิงวิเคราะห์?

พวกมันขจัดความจำเป็นในการวิเคราะห์จุดตรึง

วิถีโคจรไม่สามารถออกไปได้ ดังนั้นจึงสามารถศึกษาเสถียรภาพและการคัดเลือกในมิติที่ต่ำลงได้

พวกมันพิสูจน์ว่าเครือข่ายที่แตกออกมีความโกลาหล

พวกมันบังคับให้ทุกความเข้มข้นคงที่ตลอดเวลา

คำถามข้อ 5

ในตัวอย่างสามสมาชิกที่ตัดการเชื่อมโยงหนึ่งจุดออก องค์ประกอบใดอธิบายโครงสร้างตัวเร่งปฏิกิริยาที่เหลืออยู่?

ไฮเปอร์ไซเคิลปิดเพียงหนึ่งวง

ลิมิตไซเคิลที่เสถียรอันดับห้า

เฉพาะจุดตรึงที่มุมเท่านั้น

ขอบ 2A, ขอบ 2B และหน้า 3A

กรณีศึกษา: ไฮเปอร์ไซเคิลสามสมาชิกที่แตกออก

อ่านสถานการณ์และตอบคำถาม

ระบบที่จำลองตัวเองได้ถูกจำลองเป็นไฮเปอร์ไซเคิลสามสมาชิก ซึ่งสปีชีส์ 1, 2 และ 3 ก่อเป็นวัฏจักรตัวเร่งปฏิกิริยาเดียว 1→2→3→1 โดยมีจุดตรึงกลางอยู่ที่ x̄₀ = (c₀/3)(1, 1, 1)ᵀ การรบกวนเชิงทดลองหนึ่งครั้งตัดการเชื่อมโยงตัวเร่งปฏิกิริยาจากสปีชีส์ 3 ไปยังสปีชีส์ 1 อย่างถาวร

ข้อ

1. ก่อนการรบกวน คุณจะให้เหตุผลอย่างไรว่าไฮเปอร์ไซเคิลสามสมาชิกที่สมบูรณ์มีจุดตรึงกลางที่มีเสถียรภาพเชิงอาการ?

คำตอบ:
สร้างฟังก์ชัน Lyapunov V(x) โดยที่ V(x̂) = 0 และ V(x) > 0 สำหรับทุก

̂ และแสดงว่า V ลดลงตามวิถีโคจร (dV/dt < 0) สำหรับ

ฟังก์ชันดังกล่าวมีอยู่ ดังนั้นจุดตรึงกลาง x̄₀ = (c₀/3)(1, 1, 1)ᵀ มีเสถียรภาพเชิงอาการ: สถานะใกล้เคียงถูกดึงเข้าหาความเข้มข้นที่เท่ากันของทั้งสามสปีชีส์

ข้อ

2. หลังจากตัดการเชื่อมโยง 3→1 ออก เหตุใดไฮเปอร์ไซเคิลที่แตกออกจึงสามารถวิเคราะห์ผ่านระบบย่อยที่ไม่แปรเปลี่ยนได้ และสิ่งนี้เปิดเผยอะไร?

คำตอบ:
การตัดการเชื่อมโยงออกทำลายวัฏจักรปิดเพียงวงเดียว เครือข่ายจึงแยกออกเป็นระบบย่อยที่ไม่แปรเปลี่ยนในระดับสากล — ขอบ 2A, ขอบ 2B และหน้า 3A เนื่องจากวิถีโคจรไม่สามารถออกจากระบบย่อยเหล่านี้ได้ แต่ละระบบจึงสามารถตรวจสอบได้อย่างอิสระในมิติที่ต่ำลง ซึ่งกู้คืนพฤติกรรมเสถียรภาพและการคัดเลือกของวัฏจักรที่แตกออกทีละส่วน แทนที่จะเป็นหนึ่งหน่วยที่ทำงานร่วมกัน
